Van 1 Chiều Lò Xo DN50 ARV ASC600

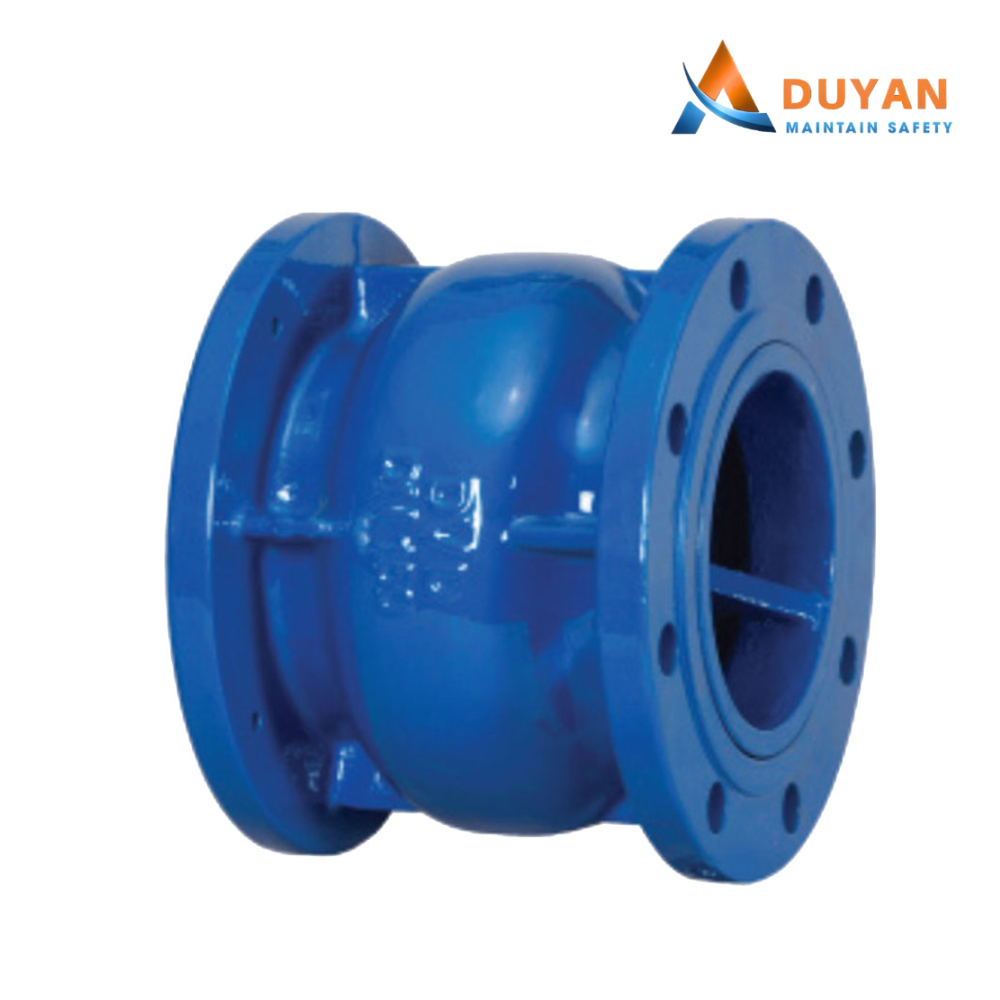

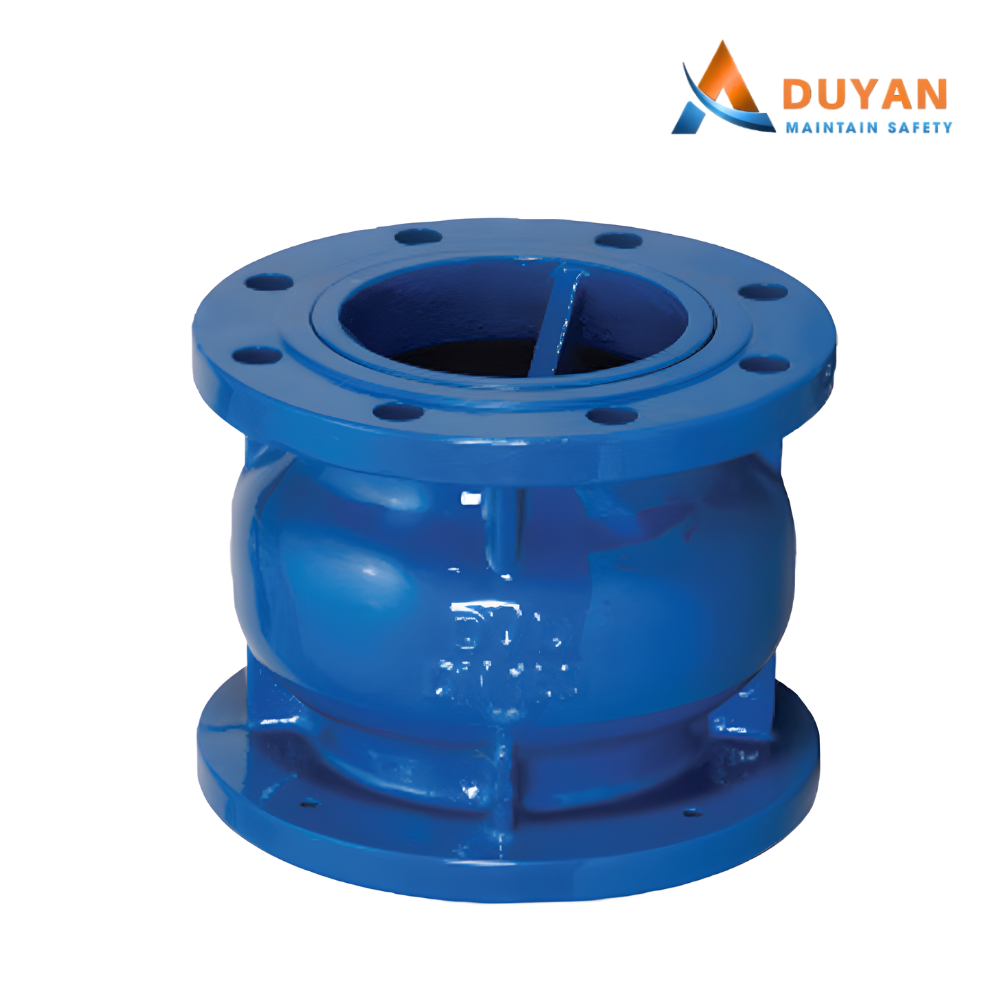

Giới thiệu Van 1 Chiều Lò Xo DN50 ARV ASC600

Van 1 Chiều Lò Xo DN50 ARV ASC600 là thiết bị cơ khí chuyên dụng dùng để kiểm soát dòng chảy của lưu chất trong hệ thống đường ống, đảm bảo dòng chất lỏng hoặc khí chỉ đi theo một hướng duy nhất và không thể quay ngược lại.

Sản phẩm được thiết kế theo dạng đĩa trung tâm kết hợp lò xo hồi vị, hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy mà không cần bất kỳ tác động cơ học hay điều khiển điện nào từ bên ngoài. Với kích thước danh định DN50 (2 inch), van phù hợp cho các hệ thống có quy mô vừa và nhỏ nhưng yêu cầu cao về độ an toàn, độ kín và độ ổn định.

Trong các hệ thống cấp nước, PCCC hay công nghiệp, hiện tượng dòng chảy ngược có thể gây ra nhiều hậu quả nghiêm trọng như:

• Làm hư hỏng máy bơm

• Gây sụt áp, mất ổn định hệ thống

• Tạo hiện tượng búa nước làm nứt vỡ đường ống

• Làm nhiễm bẩn nguồn nước sạch

✅ Van 1 Chiều Lò Xo DN50 ARV ASC600 được lắp đặt để giải quyết triệt để những vấn đề trên, đảm bảo hệ thống vận hành an toàn, liên tục và hiệu quả lâu dài.

Nguyên Lý Hoạt Động Của Van 1 Chiều Lò Xo DN50 ARV ASC600

Van hoạt động hoàn toàn tự động dựa trên áp lực của dòng chảy:

• Khi dòng chảy thuận chiều:
  Áp lực của lưu chất tác động trực tiếp lên đĩa van, thắng lực lò xo, đẩy đĩa mở ra cho phép dòng chảy đi qua.

• Khi dòng chảy dừng hoặc đảo chiều:
  Lò xo hồi vị kết hợp với áp lực ngược sẽ nhanh chóng đẩy đĩa van về vị trí đóng kín, ngăn dòng chảy ngược quay trở lại.

Đặc biệt, thiết kế dẫn hướng kép (Double Guide) giúp đĩa van di chuyển tuyến tính chính xác, tránh lệch tâm, giảm mài mòn và hạn chế kẹt van khi làm việc liên tục.

Thông Số Kỹ Thuật Van 1 Chiều Lò Xo DN50 ARV ASC600

Thông số kỹ thuật	Giá trị
Người mẫu	ARV ASC600-0050
Kích thước danh định	DN50 (2”)
Áp suất làm việc	PN10 / PN16 / PN25 / PN40
Áp suất kiểm tra (EN12266)	Ghế: 18 bar (PN16) – Vỏ: 24 bar
Nhiệt độ hoạt động tối đa	80°C (phụ thuộc vào vật liệu gioăng)
Kiểu kết nối	Mặt bích DIN EN 1092-2 PN10 hoặc PN16
Tiêu chuẩn thiết kế	EN 558, BS 5153
Tiêu chuẩn thử kín	EN 12266
Lắp đặt	Theo chiều đứng hoặc ngang, hướng mũi tên theo dòng chảy
Trọng lượng	5,8 kg

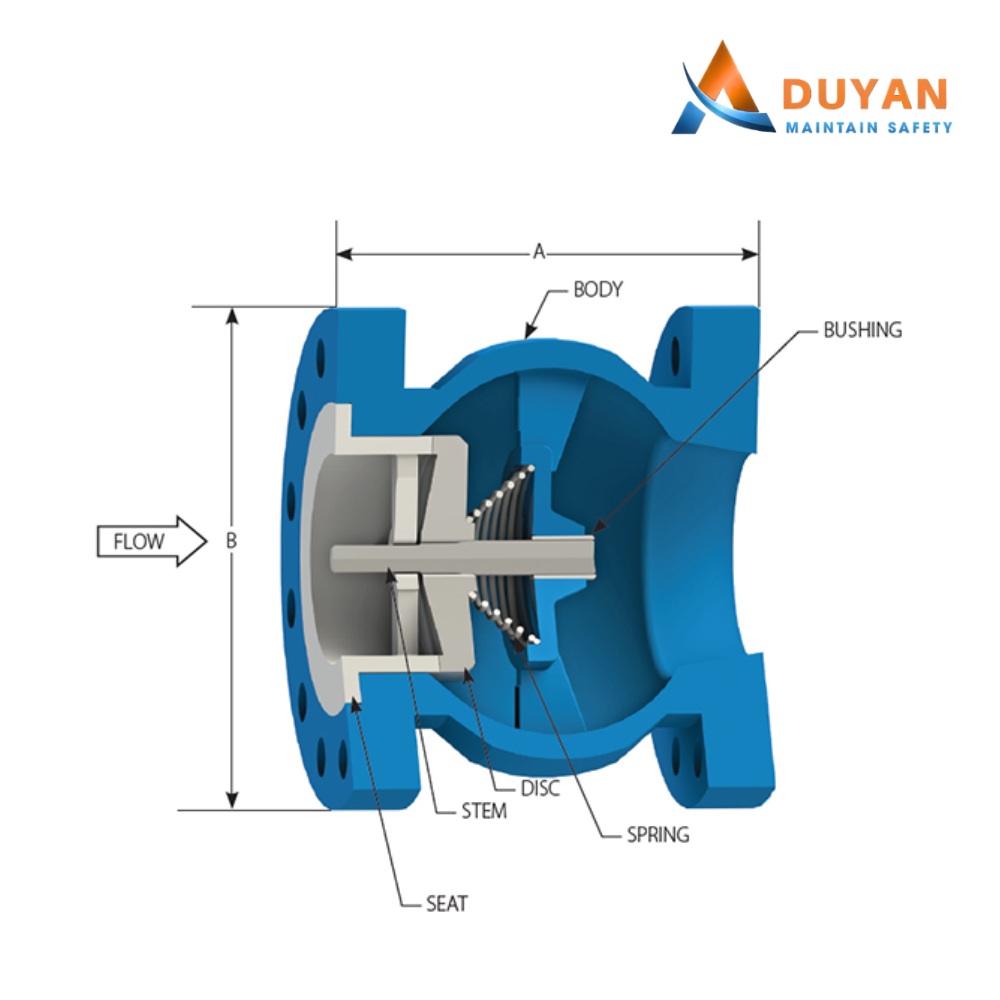

Cấu Tạo Và Vật Liệu Van 1 Chiều Lò Xo DN50 ARV ASC600

Van 1 Chiều Lò Xo DN50 ARV ASC600 được chế tạo từ các vật liệu chất lượng cao, phù hợp với nhiều môi trường làm việc khác nhau:

Bộ phận	Vật liệu
Thân van (Body)	Gang xám GG25 / Gang cầu GGG40 / GS-C25 / Inox 304/316
Đĩa van (Disc)	Đồng, gang, inox hoặc phủ Teflon để chống ăn mòn và chống bám cáu cặn
Trục van (Stem)	Inox hoặc đồng – đảm bảo chống gỉ và độ bền cơ học cao
Lò xo (Mùa xuân)	Inox không gỉ – giữ lực ổn định, tuổi thọ cao trong môi trường áp suất và nhiệt độ khắc nghiệt
Gioăng làm kín (Seal)	EPDM / NBR / Teflon / Đồng / Inox – tùy theo môi chất sử dụng
Vòng dẫn hướng	Inox, đồng hoặc Teflon – hỗ trợ chuyển động mượt, không kẹt
Bu lông/ốc vít	Thép mạ kẽm hoặc inox – chống rỉ

Bảng Kích Thước – Van Một Chiều Lò Xo ARV ASC600

DN (mm)	Kích thước Van (H) (mm)	Kích thước Mặt bích (D) PN10 (mm)	DIN EN 1092 PN 10 (k) (mm)	Kích thước Mặt bích (D) PN16 (mm)	DIN EN 1092 PN 16 (K) (mm)	Trọng lượng (kg)
40	85	150	110	150	110	4.2
50	120	165	125	165	125	5.8
65	132	185	145	185	145	8.1
80	152	200	160	200	160	10.2
100	162	220	180	220	180	14,5
200	255	340	295	340	295	53
250	285	400	350	400	355	94
300	310	455	400	455	410	140
350	472	505	460	520	470	225
400	560	565	515	580	525	312
500	670	670	620	715	650	540

Ưu Điểm Nổi Bật Của Van 1 Chiều Lò Xo DN50 ARV ASC600

• Đóng kín nhanh, giảm thiểu tối đa hiện tượng búa nước

• Hoạt động ổn định, ít rung lắc trong môi trường áp lực cao

• Thiết kế dẫn hướng kép, tăng độ chính xác khi đóng mở

• Vật liệu linh hoạt, phù hợp nhiều loại môi chất

• Tuổi thọ cao, ít phải bảo trì, bảo dưỡng

• Lắp đặt đa hướng, thuận tiện cho nhiều hệ thống khác nhau

Ứng Dụng Thực Tế Của Van 1 Chiều Lò Xo DN50 ARV ASC600

Van được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sạch và nước công nghiệp

• Trạm bơm tăng áp, bảo vệ máy bơm

• Hệ thống PCCC, ngăn nước chảy ngược về bể

• Nhà máy xử lý nước thải

• Ngành thực phẩm, hóa chất nhẹ, HVAC

Với thiết kế chắc chắn, cơ chế đóng mở tự động và khả năng chịu áp lực cao, Van 1 Chiều Lò Xo DN50 ARV ASC600 là lựa chọn tối ưu cho các hệ thống kỹ thuật yêu cầu kiểm soát dòng chảy một chiều an toàn, bền bỉ và hiệu quả lâu dài.
